Schleifer

5 Stück Gleitschuhe zum Aufklemmen auf den kurzen Skischleifer 7184 des Schienenbus-Beiwagens oder vergleichbare Schleifer.

Variante	Bauzeit	Beschreibung	Preis
.1	-	wie oben beschrieben.	15 €

Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1935 - 1941	Alle Modelle Reihe 700	-	Zwei Löffelschleifer, gestanztes und geprägtes Messingblech,vernickelt, Löffel symmetrisch angeordnet, Andruck durch Federplatte, Isolierung durch Pappstreifen



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung

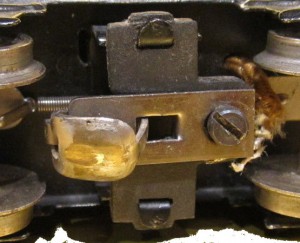

1937 - 1946	Wagenbeleuchtung, z.B. 341 S, 381 S	-	Löffelschleifer, Material und Technik wie Typ 1.1. verschiedene Befestigungen - Drehgestell oder Wagenboden



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1937 - 1939	Modelle der Reihe 800 bis 1946	-	Zwei Zungenschleifer, Messingblech vernickelt, lange Schleifkontakte, löffelformig. Andruck an Schienenmittelleiter durch Kontaktfederplatte. Weiterentwicklung des Typs 1.1, einfacherer Aufbau, bessere Kontaktfläche, Isolierung: Bakelit (Kunststoff).



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1940 - 1947	Modelle der Reihe 800 bis 1946	-	Zwei Zungenschleifer, Material und Technik wie Typ 2.1.1, verkürzte Schleifkontakte.



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1947 - 1953	Modelle Reihe 800 ab 1947	-	Zwei Zungenschleifer, Messingblech vernickelt, Schleifkontakte flach, radial gebogen, Technik wie Typ 2.1



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung

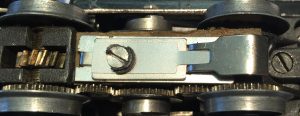

1948 - 1952	CCS 800, G 800	-	Ein Zungenschleifer, Material und Technik wie Schleifer Typ 2.2, paarweise angeordnet, für Modelle mit zu wenig Platz für Schleifer Typ 2.2



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1947 - 1951	MS 800	-	Zwei Zungenschleifer, Material und Technik wie Schleifer Typ 2.2, überlange Ausführung

Bauzeit	Modelle	Ersatzteilnr.	Beschreibung

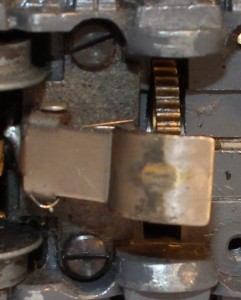

1948 - 1952	DL 800, DT 800, ST 800, SE 800, SEW 800	-	Drehgestellzungenschleifer, Messingblech vernickelt, Andruck durch Spiralfeder im Fußgelenk des Schleifstückes. Isolierung Pappe oder Pertinax. Befestigungslochabstand 19 mm.



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung

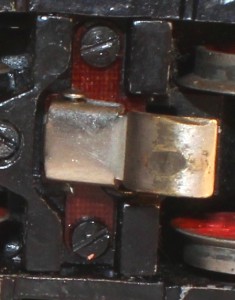

1950 - 1952	RE 800	-	Drehgestellzungenschleifer, Material und Technik wie Typ 3.1, Befestigungs-Lochabstand 16mm

Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1948 - 1952	346/1 BS		Drehgestellzungen Schleifschuh (abschaltbar), Schleifkontakt Messingblech vernickelt, auf Kunststoffisolierblock mit Befestigungsbodenplatte aus brüniertem Stahlblech, Technik wie Typ 3.1, mit Spezialbefestigung für Drehgestelle Typ 9.1.1, nur für Wagenbeleuchtung



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1948 - 1952	329/1	-	Zungen Schleifschuh (abschaltbar), Material und Technik wie Typ 3.3, mit angenieteter Lampenfassung, zum Anschrauben an dafür vorbereitete Wagenböden zwei- und dreiachsiger Fahrzeuge, nur für Wagenbeleuchtung

Bauzeit	Modelle	Ersatzteilnr.	Beschreibung

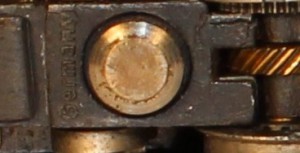

1947 - 1948	CCS 800	-	Pilzschleifer, Schleifstück Messing gedreht und vernickelt, auf Welle aufgeschraubt, Andruck durch Spiralfeder. Erprobungsschleifer in Serienfertigung für Lokmodelle mit wenig Raum für Schleifschuh



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung

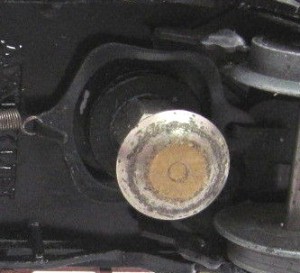

1950 - 1953	320 S	-	Pilzschleifer, Material und Technik wie Typ 4.1, für Beleuchtung zweiachsiger Wagen

Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1952	CCS 800, G 800	-	Skischleifer (Ursprungsform), Schleifstück aus Messingblech, Schleiferträgerstück, Kontaktfederplatte und Befestigungsplatte vernickelt, Isolierung Pertinax, Weiterentwicklung aus Schleifer Typ 2 kurze Ausführung



Die Erprobungsserie mit den Ausführungen Typ 5.1 - 5.3 war notwendig geworden, da ab 1953 Punktkontaktmodellgleise angeboten wurden. (Gleise der Artikelnummern 3800 / 3900 mit in die Blechböschung eingelassenen KunststoffschweIIen)

Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1952	F 800, SK 800, TT 800	-	Skischleifer (Ursprungsform), Material und Technik wie Typ 5.1, normallange Ausführung

Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1952 - 1953	MS 800	-	Skischleifer (Ursprungsform), Material und Technik wie Schleifer Typ 5.1, lange Ausführung



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1953 - 1958	CCS 800, G 800 und deren Nachfolgemodelle	G800-02 / U 1 G, 7175	Schleifstück vernickelt, Andruck durch Messingfederplatte, diese gleichzeitig mechanische Führung und elektrischer Leiter. Große zentrale Bohrung Befestigung mittels Schraube und Isolierunterlegscheibe. lsolierplatte zwischen Federplatte und Rahmen Duroplast-Schichtpreßstoff (Pertinax). Aussen zwei Führungsbohrungen. Kurze Ausführung, Länge 38 mm



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1953 - 1958	Reihe 800 und Nachfolgemodelle	-	Skischleifer, Technik wie Typ 6.1, normal lange Ausführung, Schleifstücklänge 57 mm nicht für DB, CCS, DL, G, MS, RE, SE, SEW, ST



Bei Typ 6.1 und Schleifer Typ 6.2 ist das Schleifstück auswechseIbar (durch Aufbiegen der Kontaktfederzungen), Ersatz z. B. durch Austausch-SchIeiferschuh 20 030

Bauzeit	Modelle	Ersatzteilnr.	Beschreibung

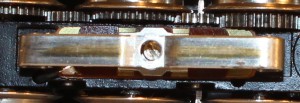

1958 - 1975	G 800, 3015, 3045, 3046, 3047	7175 Senkschrauben dazu: 75 602	Skischleifer, modifizierter Typ 6.1, Schleifstück Messingblech, Federplatte vernickelt, Bohrung verkleinert (kleinere Senkkopfschraube ohne lsolierunterlegscheibe). Schleifstücklänge 42 mm, Schleifstück nicht mehr auswechselbar wie bei Schleifer Typ 6.1 und Schleifer Typ 6.2



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung

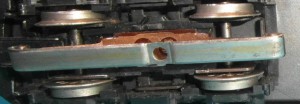

1958 - 1975	3039, 3050, 3051,3066, 3070, 3072	7164	Skischleifer, Material und Technik wie Schleifer Typ 6.3, Schleifstücklänge 50 mm



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung

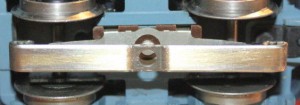

1958 - 1975	3004, 3007, 3008, 3016, 3024, 3026, 3043, 3048	7174 Senkschraube dazu: 75 602	Skischleifer, Material und Technik wie Schleifer Typ 6.3, Länge des Schleifstückes 50 mm. Altere Versionen mit großem Loch.



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1958 - 1975	3029, 3078, 3080, 4060, 4062	7166	Skischleifer wie Schleifer Typ 6.4.2, aussenmittig befestigt

Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1958 - 1975	3022, 3034, 3035, 3036, 3037,3038,  3052, 3053, 3060, 3062, 3064, 3065, 3069, 3098, 3937	7185 Senkschraube dazu: 75 602	Skischleifer, Material und Technik wie Schleifer Typ 6.3, Schleifstücklänge 62 mm, Befestigungsbohrung aussenmittig



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1973-		7175	Skischleifer, vereinfachter Schleifer Typ 6.3, Schleifstück aus Messing vernickelt bzw. mattverchromt, Federplatte aus Kupfer natur, Isolierplatte aus dunkel- bis hellbraunem Duroplast-Schichtpressstoff ohne Führungsbohrungen beidseitig



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1973-	3039, 3040, 3050, 3051, 3063, 3066, 3067, 3068, 3070, 3072	7164, 41 494	Skischleifer, vereinfachter Schleifer Typ 6.4.1, Material und Technik wie Schleifer Typ 6.6



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1987 -	3315	28 027, 41 810	Skischleifer, wie Schleifer Typ 6.7.1, ohne Isolierplatte (direkt auf Kunststoff z.B. des Tenderdrehgestells aufgelascht)



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung

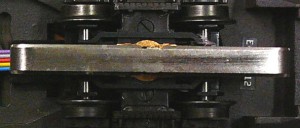

1989-	3376	20 637	Skischleifer, wie Schleifer Typ 6.7.1, ohne Bohrung im Schleifstück, aufgelascht auf Kunststoffplatte, welche im Fahrgestell mit Rastbügeln eingeclipst ist

.

Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1973-	Für Reparaturen äIterer Lokreihen	7185, 21 180	Skischleifer, vereinfachter Schleifer Typ 6.5, Material und Technik wie Schleifer Typ 6.6



Es existieren auch Schleifer Typ 6.8 mit langer Isolierplatte, die beidseitig Zentrierbohrungen aufweisen

Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1990 -	3387	37 896	Skischleifer, Material und Aussehen des Schleifstückes wie Schleifer Typ 6.6, Federzungen aus Kupfer, naturfarbig, geteilt wegen Getriebe, Befestigung mit Schraube durch Getriebeabdeckplatte aus Kunststoff

Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1959 - 1989	3021, 3073, 3081, 3921	7183 Senkschraube dazu 75 010	Skischleifer, wie Schleifer Typ 6.5 / Schleifer Typ 6.8 in Sonderausführung mit angelaschter Drehgestellblende

Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1958-	3000, 3001, 3003, 3005, 3011, 3012, 3013, 3014, 3030, 3031, 3032	7173 Senkschraube dazu: 75 602	Skischleifer, ähnlich Schleifer Typ 6.5 und Schleifer Typ 6.8, geänderte Befestigung - Befestigungsbohrung zentral (mittig) von Schleifstück und lsolierplatte; lsolierplatte mit zwei Führungsbohrungen an den Außenseiten - Schleifstücklänge 60mm



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung

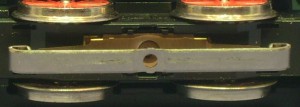

1985	R 700.5, RS 700.5, Modelle aus Set 0050	-	Skischleifer, wie Typ 6.9.1, zum Einclipsen auf Kunststoffplatte, ohne Führungsbohrungen



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung

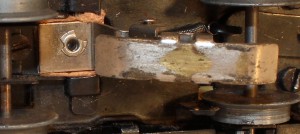

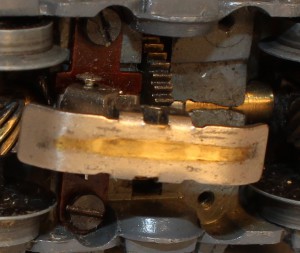

1953 - 1961		ST 800-02 UI G, 7177	Drehgestellschleifer, Ersatz für Typ 3.1 und Typ 3.2 mit verschiedenen Befestigungs-Lochabständen, Andruck durch Spiralfeder im Fußgelenk des Schleifstückhalters, spezieller kurzer Skischleifer, waagrecht gelenkig mit Schleifstückhalter verbunden, Isolierung: Pertinax. Ab ca. 1958 wurde die Schleifschuhaufhängung etwas vereinfacht.



Bauzeit	Modelle	Ersatzteilnr.	Beschreibung
1953-	4007, 4018, 4067 u.a.		Ersatz für Typ 3.3, diverse Unterbauarten für Drehgestelle sowie zwei- und dreiachsige Fahrzeuge
